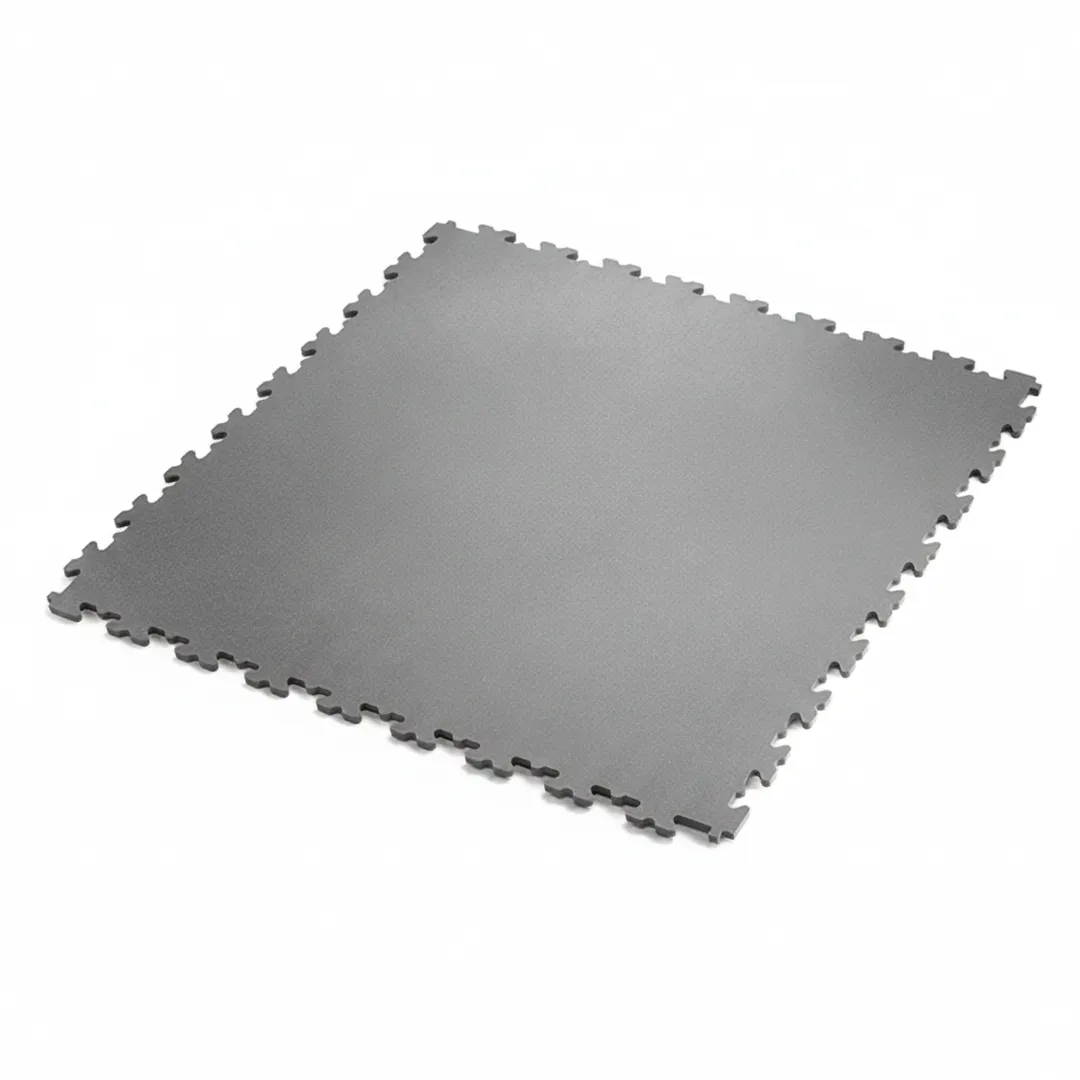

Ecotile 7 mm ESD Floor Tiles – industrijsko ESD podno rešenje

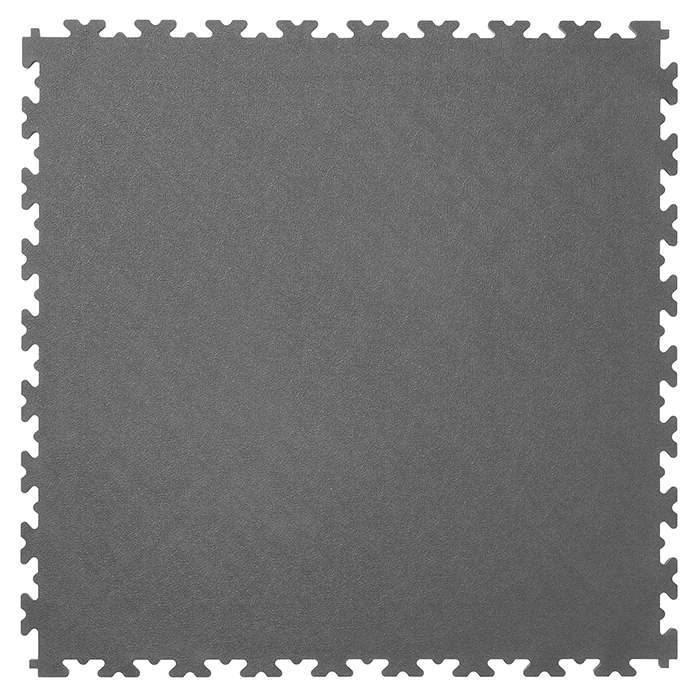

Ecotile 7 mm ESD ploče su modularne interlocking podne ploče 497 × 497 mm od PVC-a ojačanog čeličnim vlaknima, namenjene prostorima u kojima je kontrola statičkog elektriciteta ključna: elektronska proizvodnja, laboratorije, clean-room i serverske sale. Sistem sigurno disipira statički elektricitet i minimizira rizik za osetljivu opremu. Više o ESD podovima: antistatik i elektroprovodljivi podovi.

Tehničke karakteristike

Primena

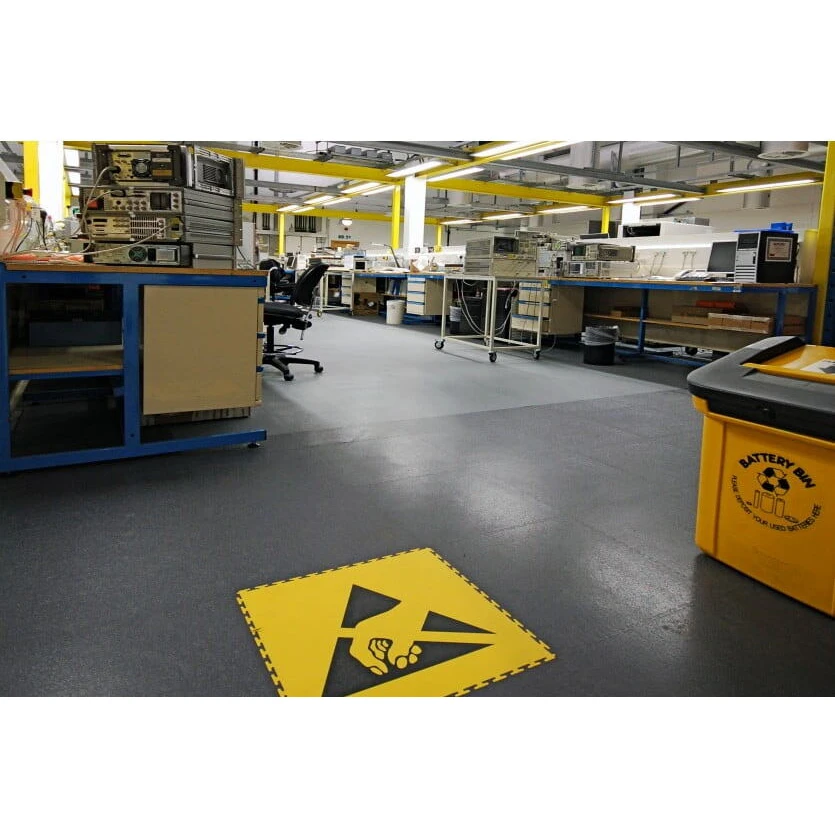

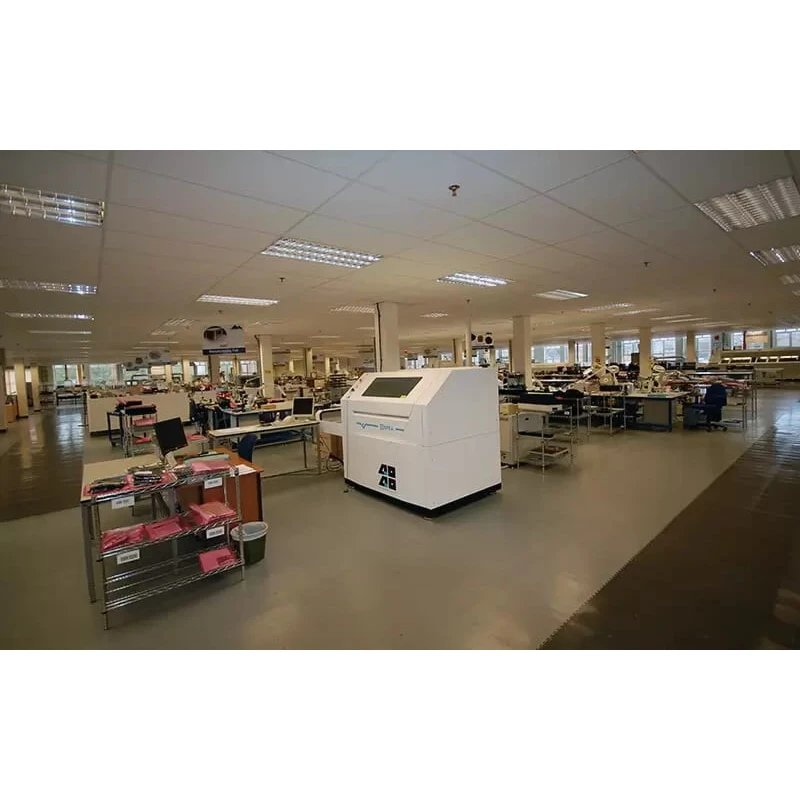

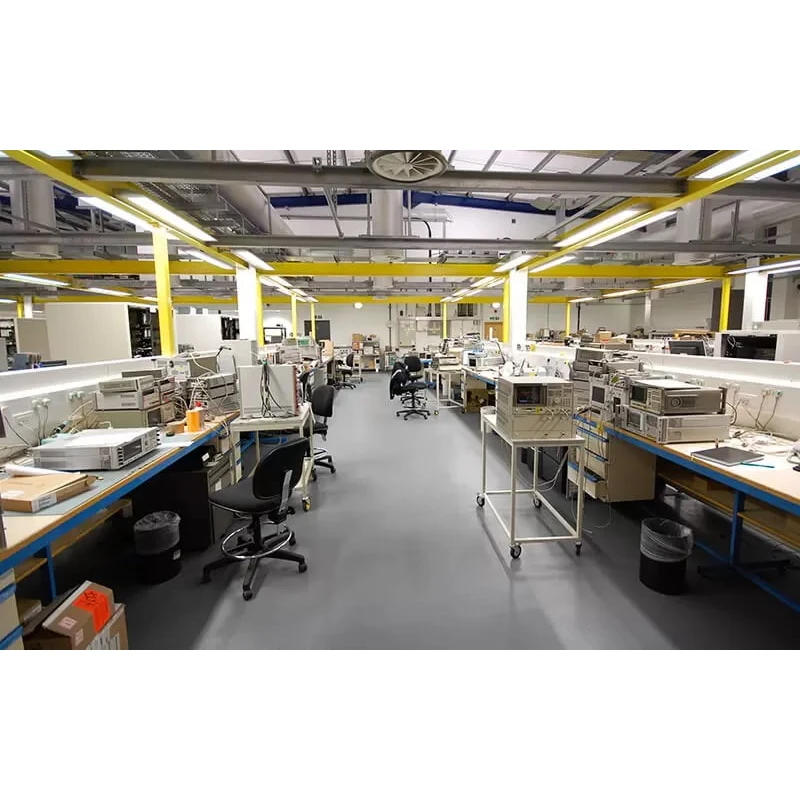

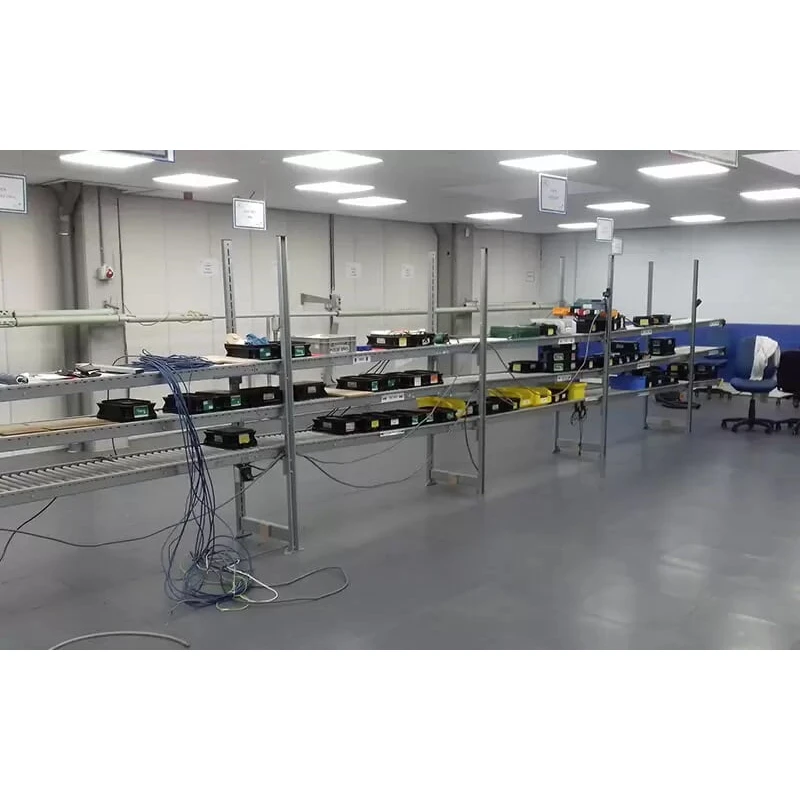

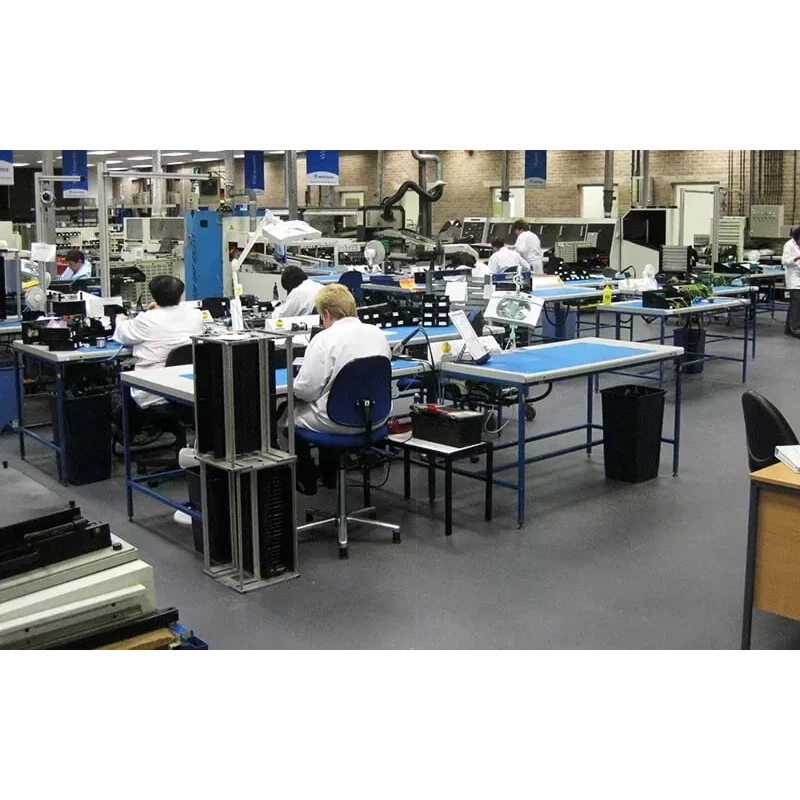

Proizvodne hale elektronike, elektronske laboratorije, prostorije sa ESD osetljivom opremom i skladišta komponenti. Ceo asortiman industrijskih ploča je u kategoriji Industrijski podovi.

Ugradnja

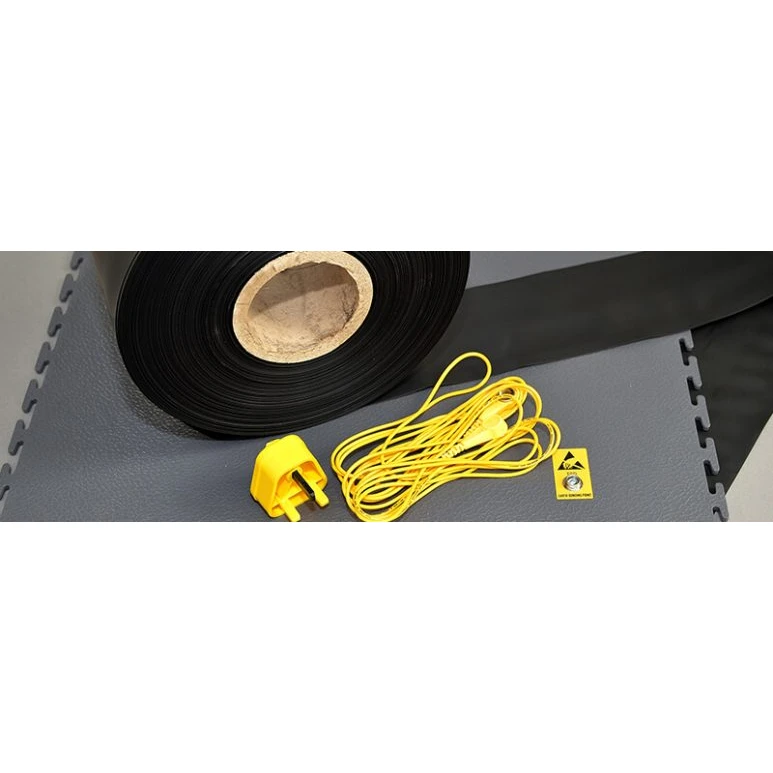

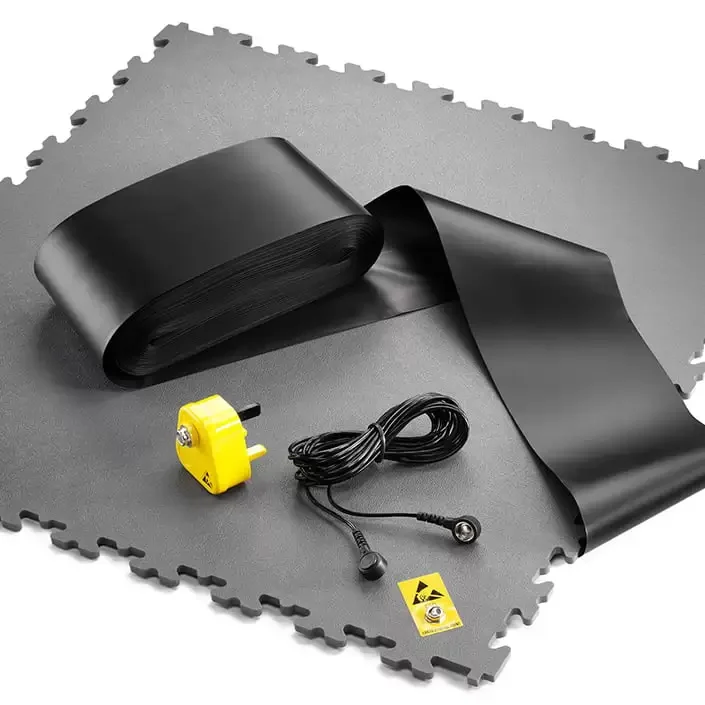

Bez lepka, X-Joint klik sistem. Za pravilno funkcionisanje ESD sistema: 1 stud ploča na svakih 60 m², uzemljivačka traka i kabel po tehničkom uputstvu, na ravnoj, čistoj i suvoj podlozi. Preporučuje se postavljanje prema instrukcijama proizvođača radi maksimalne performanse.

Standardi

• IEC 61340-5-1 — krovni standard za zaštitu elektronskih uređaja od elektrostatičkih pojava; otpornost poda je ključni parametar ESD kontrolnog programa.
• DIN EN 13501-1 — požarna klasa Bfl-S1.
• DIN 51130 — protivkliznost R10.

Tehnička dokumentacija

• Uputstvo za ugradnju ESD X-Joint (PDF, EN)
• ESD test sertifikat X500/7 (PDF)
• Vodič hemijske otpornosti (PDF)
• Ecotile katalog (PDF, EN)

Česta pitanja

Kako se Ecotile ESD pod uzemljuje?

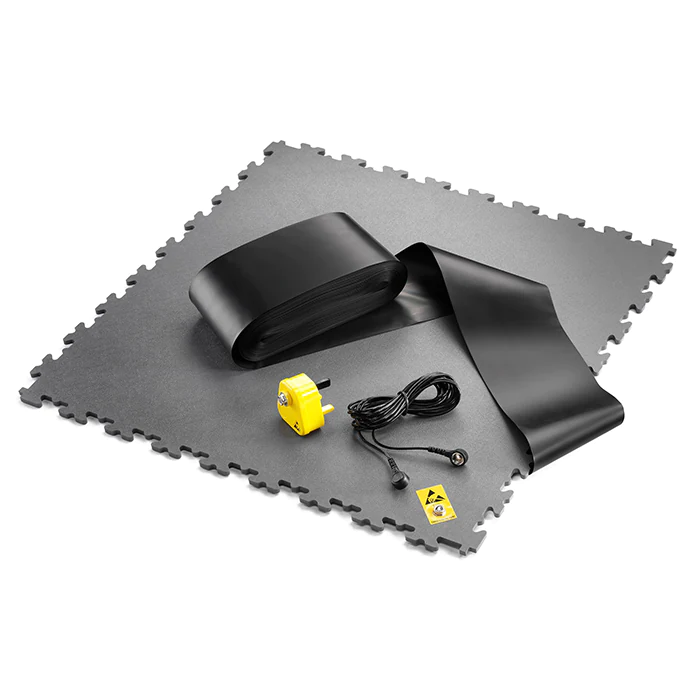

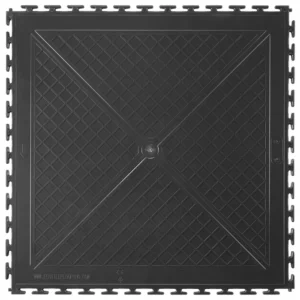

Na svakih 60 m² postavlja se jedna ploča sa studom („studded tile“), koja se povezuje uzemljivačkom trakom i kablom prema tehničkom uputstvu proizvođača. Podloga mora biti ravna, čista i suva pre montaže.

Koji električni otpor postiže ovaj pod?

Površinska otpornost je ≈ 1,46 × 10⁶ Ω, a otpor prema zemlji ≈ 9,3 × 10⁵ Ω — pod efikasno disipira statički elektricitet i štiti osetljivu elektronsku opremu.

Da li je za montažu potreban lepak?

Ne — ploče se spajaju interlocking „X-Joint“ sistemom bez lepka, pa je postavljanje brzo i bez velikih prekida rada.

Cena na upit. Pozovite 069 234 00 72 ili zatražite ponudu za projekat ESD poda.

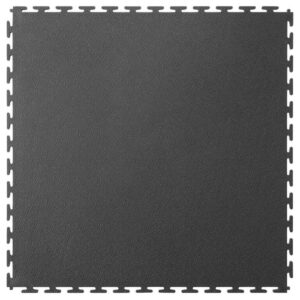

Pogledajte i: Ecotile E500/7 (standardna verzija) · Ecotile E500/10 Ultra Heavy Duty · X-Joint rampa i ugaona rampa (prelazni profili, isključivo za X-Joint podove).

Dokumentacija proizvođača

Zvanični Ecotile dokumenti sa deklarisanim vrednostima — izvor za sve brojke na ovoj stranici.

• Tehnički list X-Joint ESD (SD130) (PDF)
• Zapisnik ispitivanja X500/7 ESD (PDF, 7 strana)
• Uputstvo za ugradnju X-Joint ESD (SD127) (PDF)
• Održavanje i čišćenje ESD poda (PDF)

Deklarisane vrednosti: površinski otpor 1,46 × 10⁶ Ω, otpor prema zemlji 9,3 × 10⁵ Ω (prosečna očitavanja), usklađeno sa BS EN 61340-5-1:2016 i IEC 61340-5-1:2016. Uzemljenje ide preko 1 MΩ otpornika. Posle ugradnje radimo merenje otpora sa zapisnikom za auditsku dokumentaciju EPA zone.

Druge ploče iz iste porodice: E500/7 ESD (širi opseg otpora, hemijska otpornost) · X-Joint antistatik (≈ 1 × 10⁹ Ω, bez uzemljenja — server sale i kancelarije). Poređenje sve tri: antistatik i elektroprovodljivi podovi.
