Ecotile E500/7 ESD – podna ploča 499,7 mm sa čeličnim vlaknima
ESD interlocking ploča 499,7 × 499,7 mm, 7,44 mm, PVC sa čeličnim vlaknima. Otpor prema zemlji 2,9 × 10⁴ – 5,7 × 10⁵ Ω, po IEC 61340-5-1. Uzemljenje i merenje sa zapisnikom.

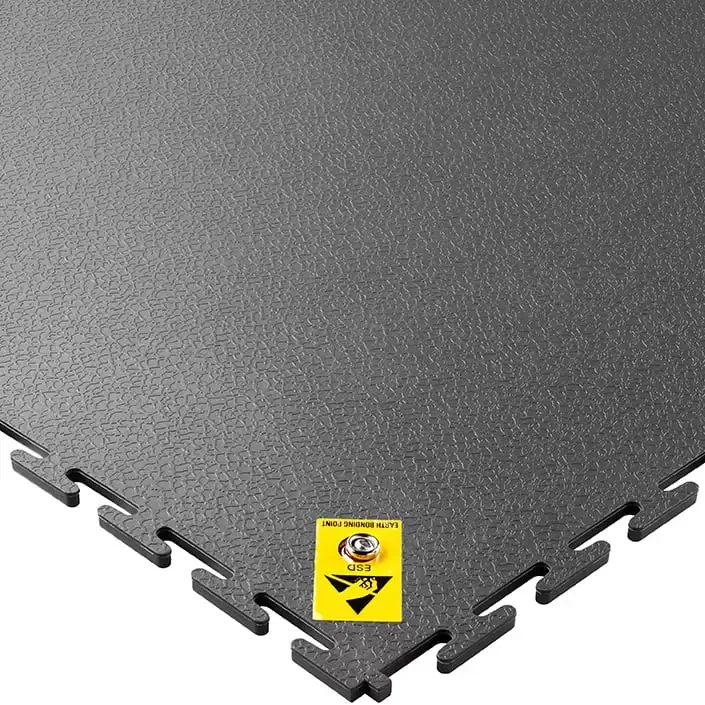

Ecotile E500/7 ESD je modularna interlocking podna ploča 499,7 × 499,7 mm, debljine 7,44 mm, od PVC-a ojačanog čeličnim vlaknima. Namenjena je elektrostatički zaštićenim zonama (EPA) po standardu BS EN 61340-5-1:2016 / IEC 61340-5-1:2016 — proizvodnji i servisu elektronike, laboratorijama, čistim sobama i data centrima. Uzemljuje se mrežom bakarnih traka preko 1 MΩ otpornika.
U odnosu na X-Joint ESD ploču ima širi deklarisan opseg otpora i deklarisanu hemijsku otpornost po EN ISO 26987 — dobra otpornost na većinu uobičajenih hemikalija, kiselinska ulja i gasno ulje bez degradacije (nije otporna na produženi kontakt).
Tehnički podaci
| Dimenzije ploče | 499,7 × 499,7 mm (±0,3 mm) |
| Debljina | 7,44 mm (±0,3 mm) |
| Težina | 9,18 kg/m² |
| Materijal | PVC ojačan čeličnim vlaknima |
| Površinski otpor | 2,2 × 10⁴ – 3 × 10⁶ Ω |
| Otpor prema zemlji | 2,9 × 10⁴ – 5,7 × 10⁵ Ω |
| Walking test | < 100 V |
| Pražnjenje statike (15% vlažnosti) | 0,01 s |
| Protivklizno | R10 (DIN 51130), EN 14041 — pass |
| Požarna klasa | Bfl-s1, Class 1 (EN 13501-1) |
| Hemijska otpornost | EN ISO 26987 — dobra na većinu uobičajenih hemikalija |
| Tvrdoća | 89–92 Shore A (ISO 868) |
| Otpornost na udar | 549 kg/cm² (EN ISO 24335) |
| Smanjenje buke | > 46 dB (ISO 10140) |
| Garancija / vek | 10 godina / 25+ godina |
| Boja | Tamno siva |
Dokumentacija proizvođača
- Tehnički list E500/7 ESD (SD100) (PDF)
- Zapisnik ispitivanja X500/7 ESD (PDF)
- Uputstvo za ugradnju (SD113) (PDF)
- Održavanje i čišćenje (PDF)
Posle ugradnje radimo merenje otpora sa zapisnikom za auditsku dokumentaciju EPA zone. Više o izboru ploče: antistatik i elektroprovodljivi podovi.
| Dimenzije ploče | 499,7 × 499,7 mm |
|---|---|
| Debljina | 7,44 mm |
| Materijal | PVC ojačan čeličnim vlaknima |
| Boja | Tamno siva |

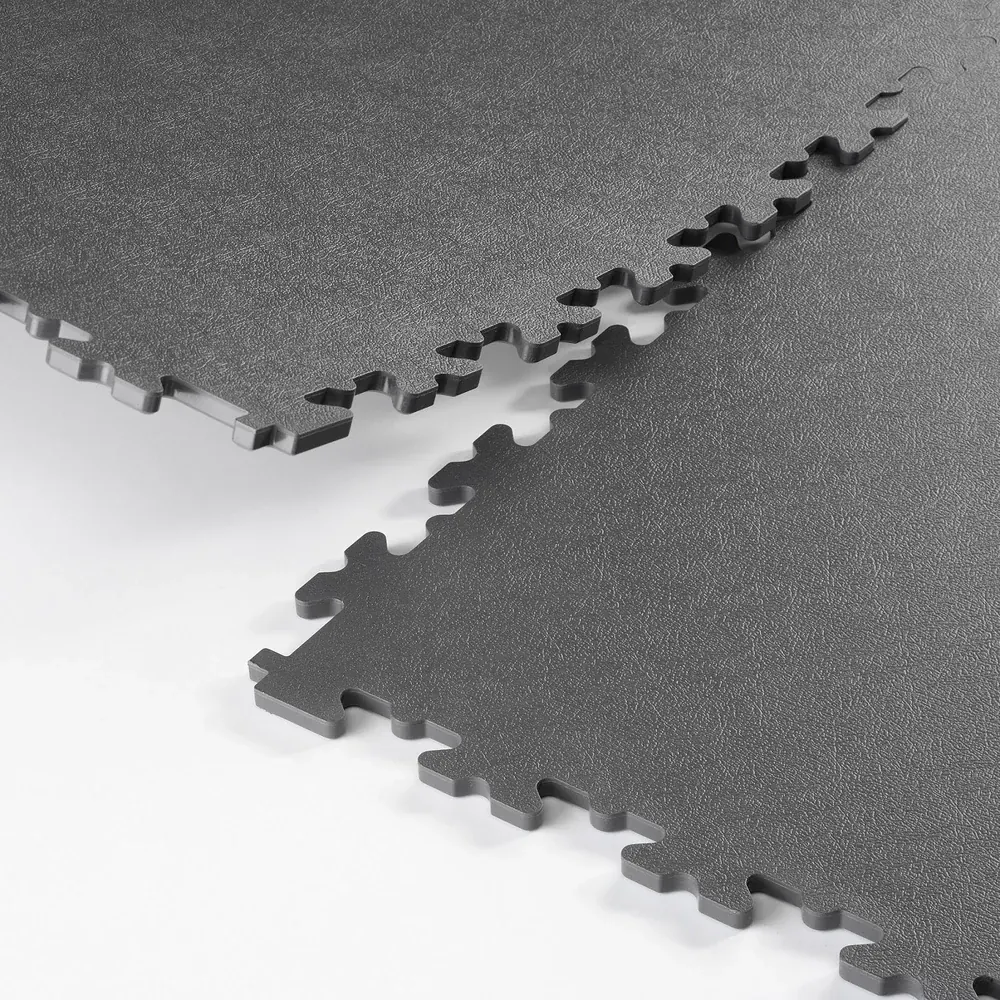

| Montaža | Klik sistem (bez lepka) |
| Električni otpor | 2,2 × 10⁴ – 3 × 10⁶ Ω (ESD) |
| Antistatičan | Da |
| Protivklizna svojstva | R10 |
| Vatrootpornost | Bfl-S1 |
