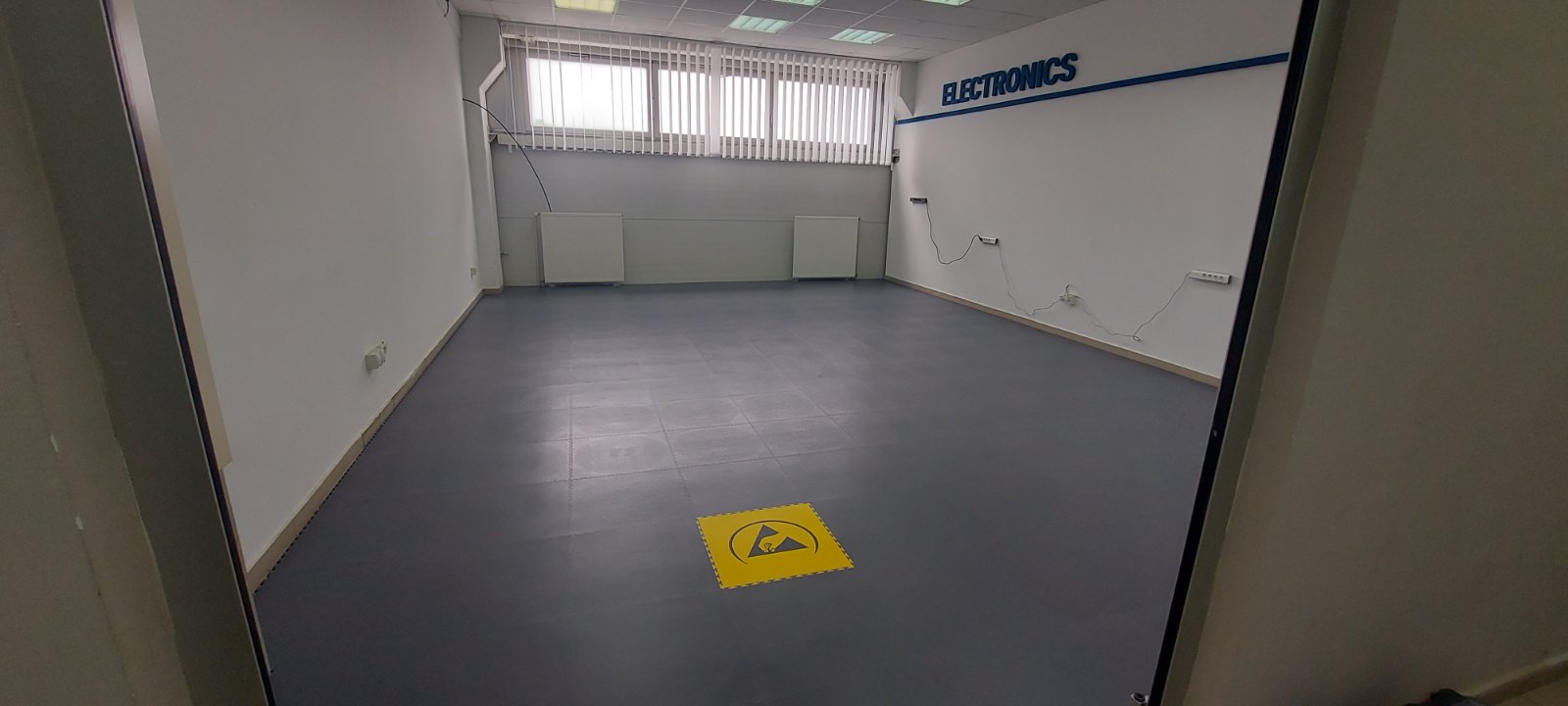

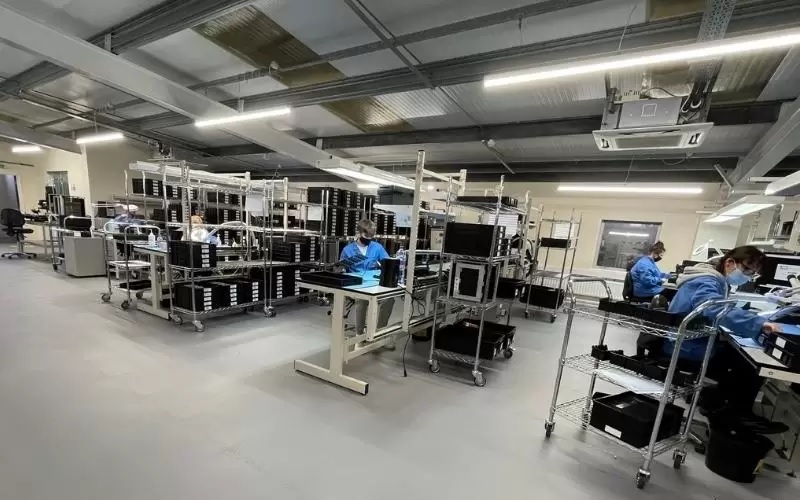

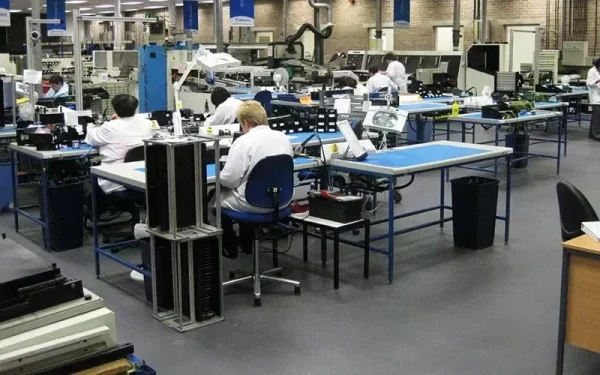

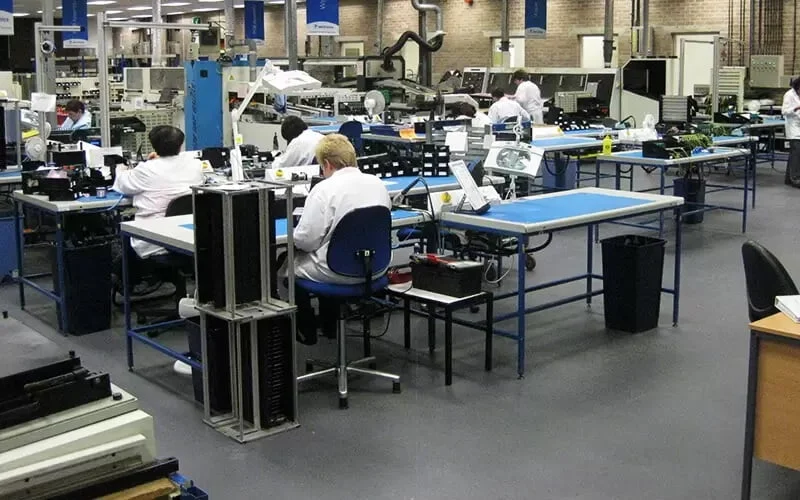

Radnici u proizvodnji elektronike za montažnim stolovima na ESD podu

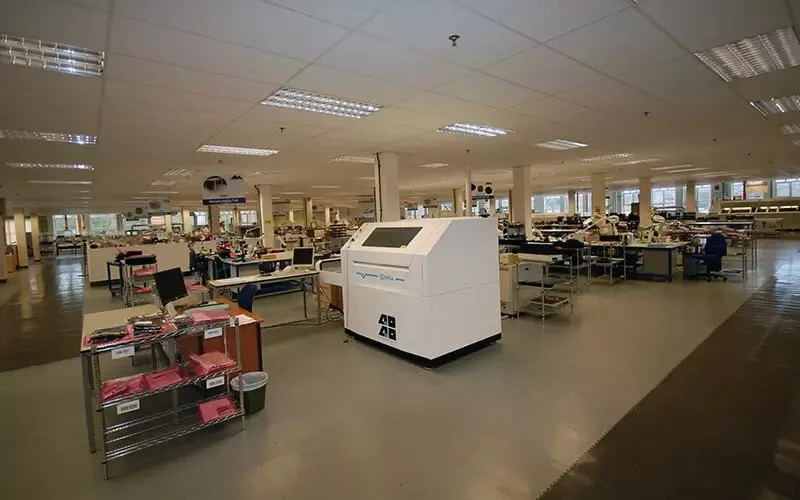

Merna laboratorija sa opremom i antistatik podom sive boje

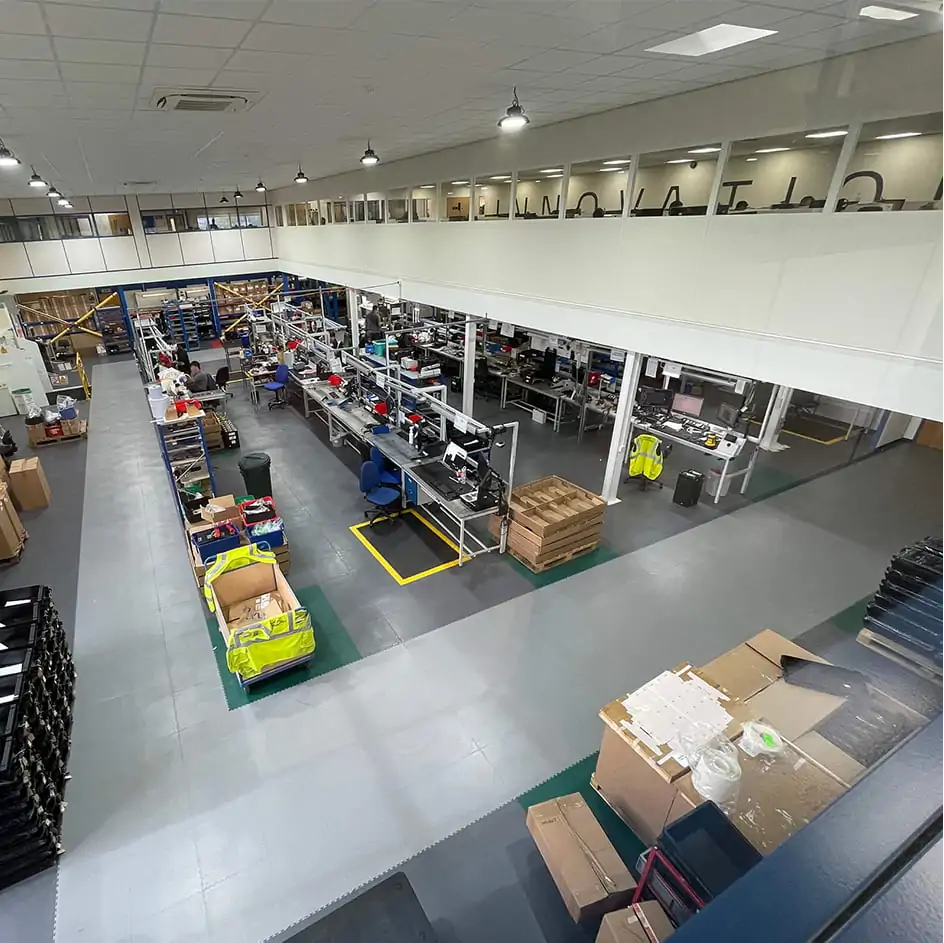

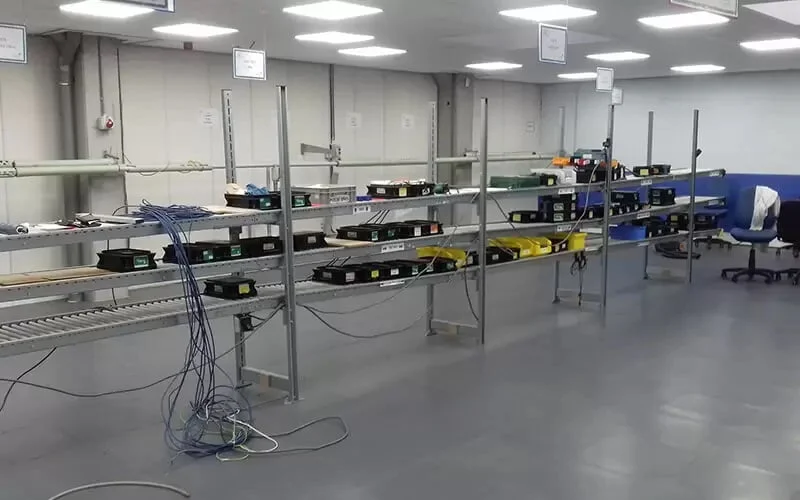

Montažna hala sa linijom radnih mesta postavljena na ESD podu

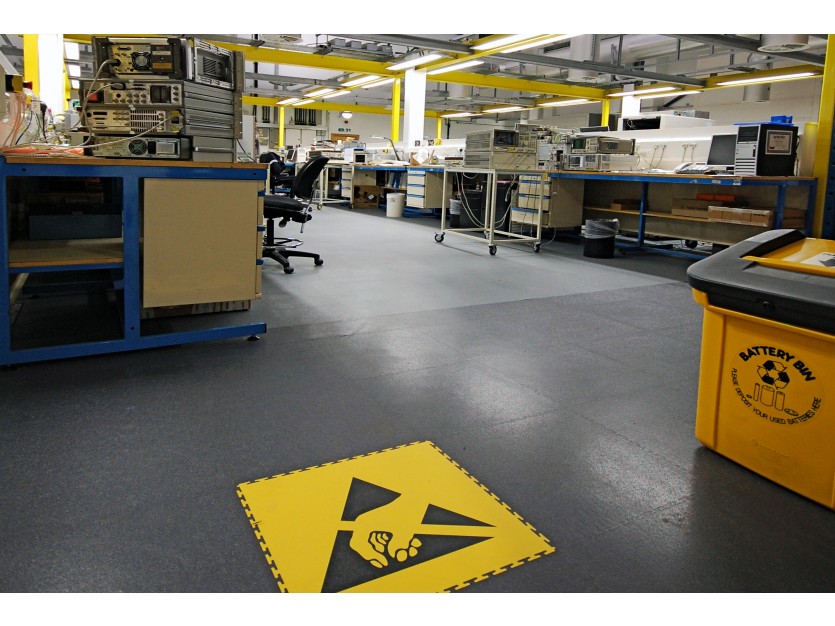

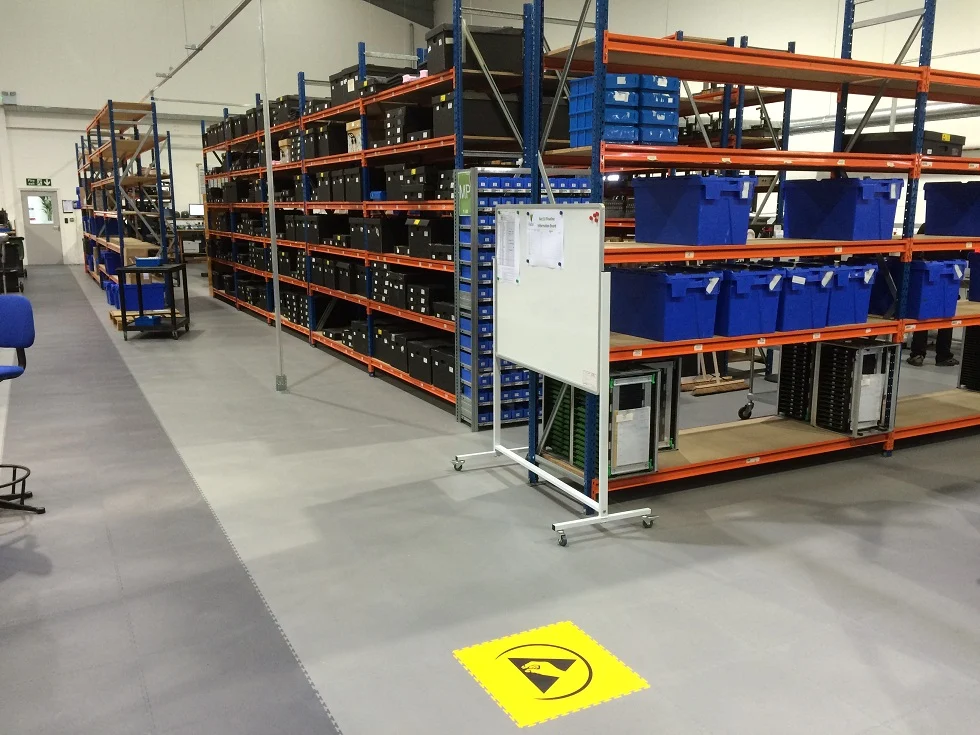

Magacin elektronike sa regalima i žutom ESD oznakom na podu

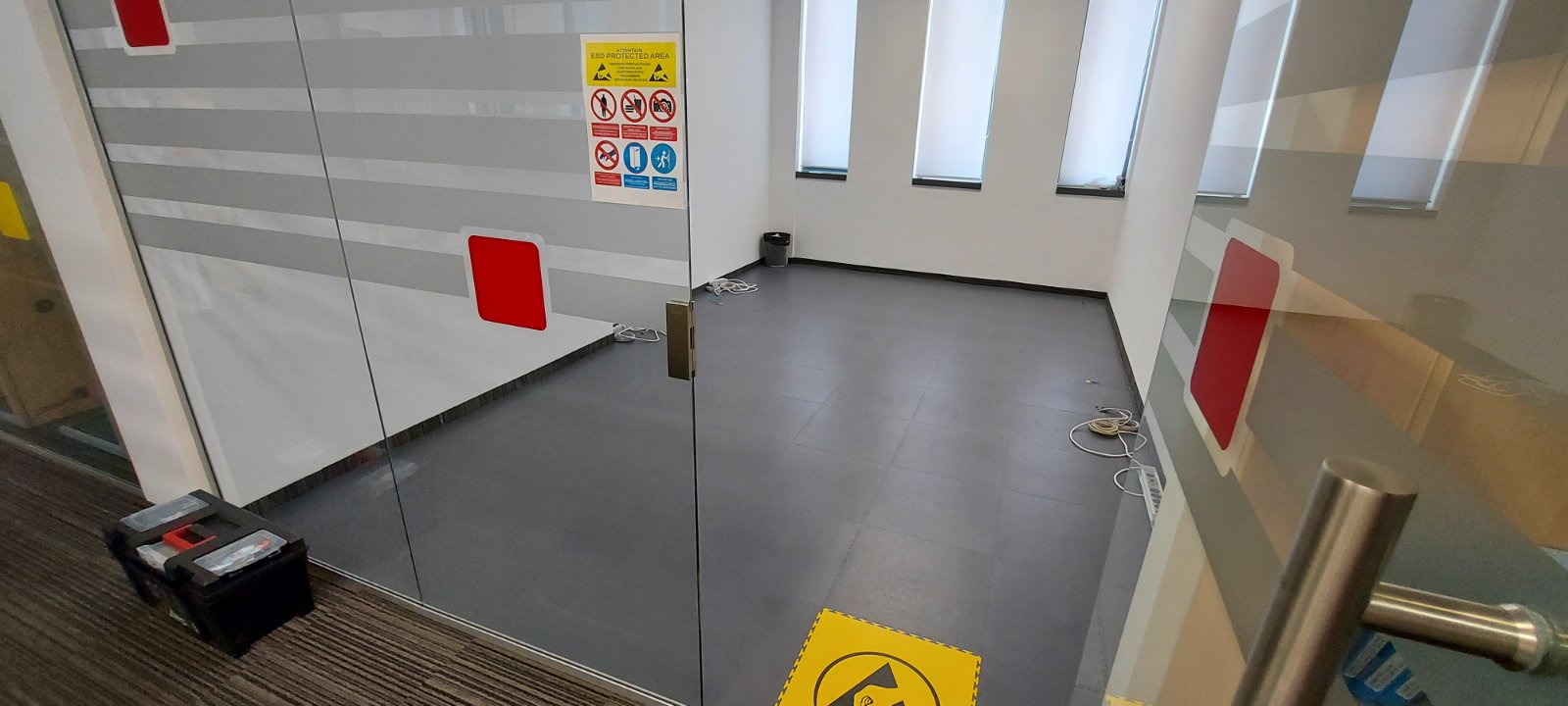

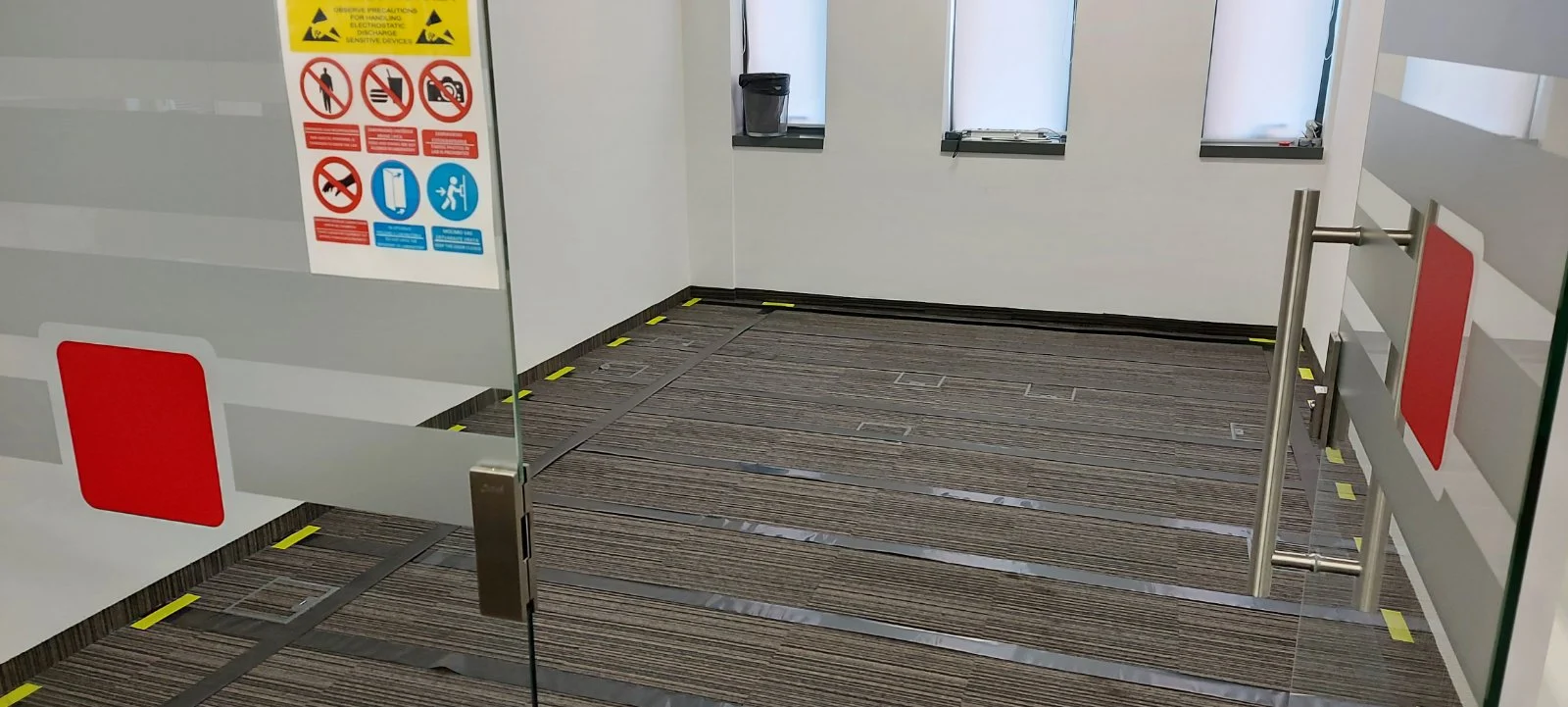

Ulaz u ESD zonu sa oznakama upozorenja i Ecotile antistatik podom, Quectel Beograd

Ugradnja ESD poda u toku: bakarne uzemljivačke trake položene pre postavljanja ploča

Postavljanje Ecotile ESD ploča preko mreže bakarnih traka za uzemljenje

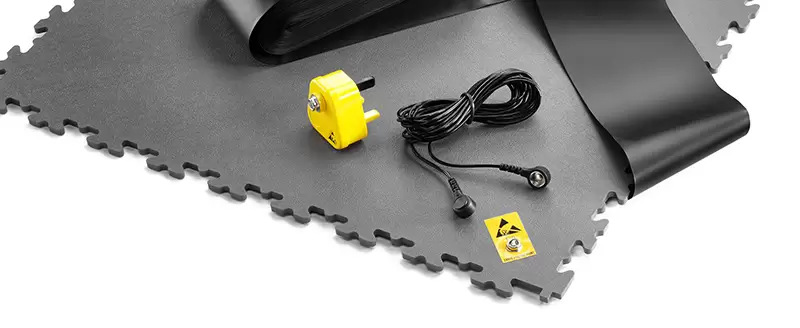

Detalj antistatik ploče sa priključkom i kablom za uzemljenje

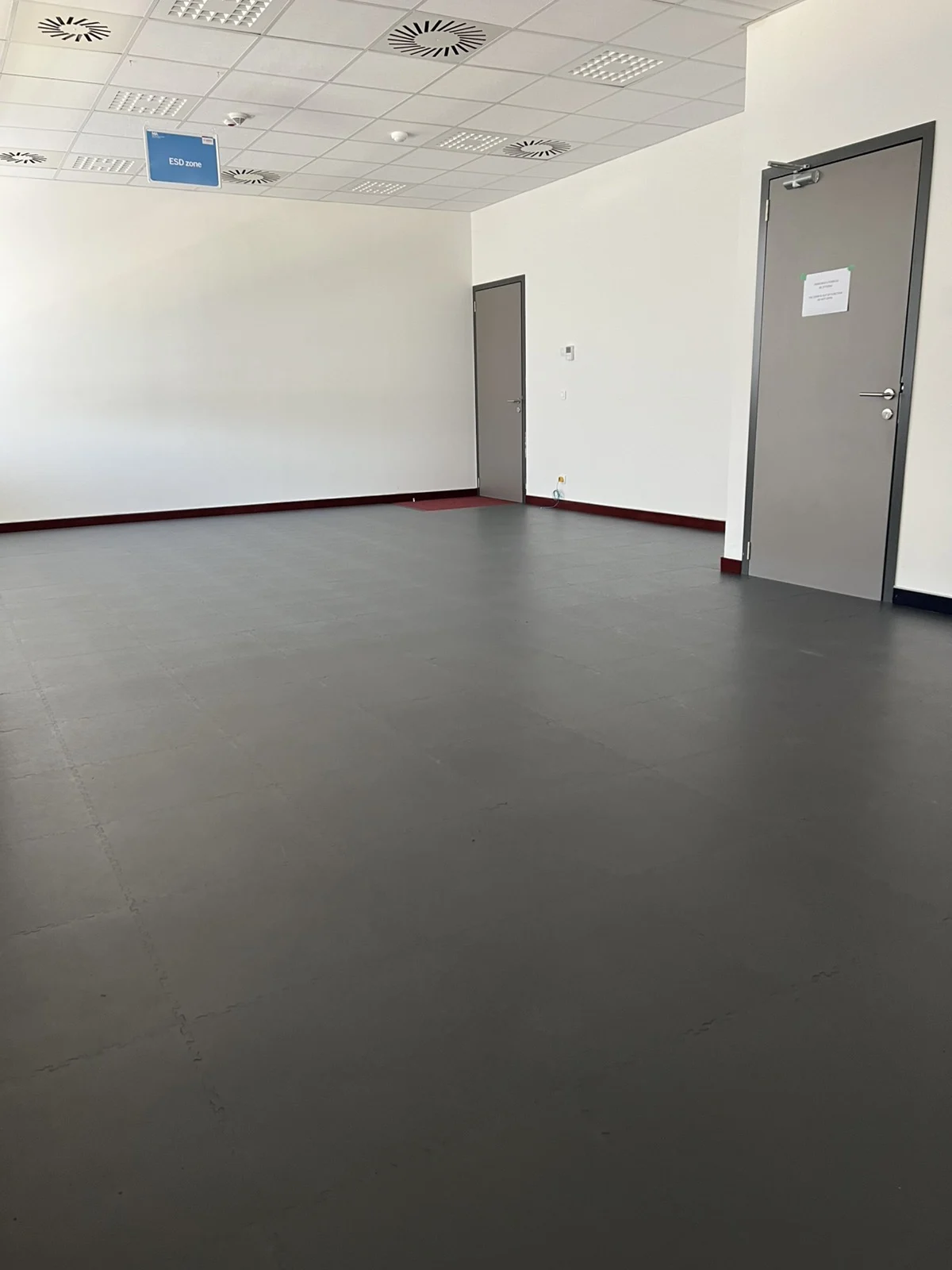

Antistatik ESD pod u ESD zoni, Robert Bosch Srbija

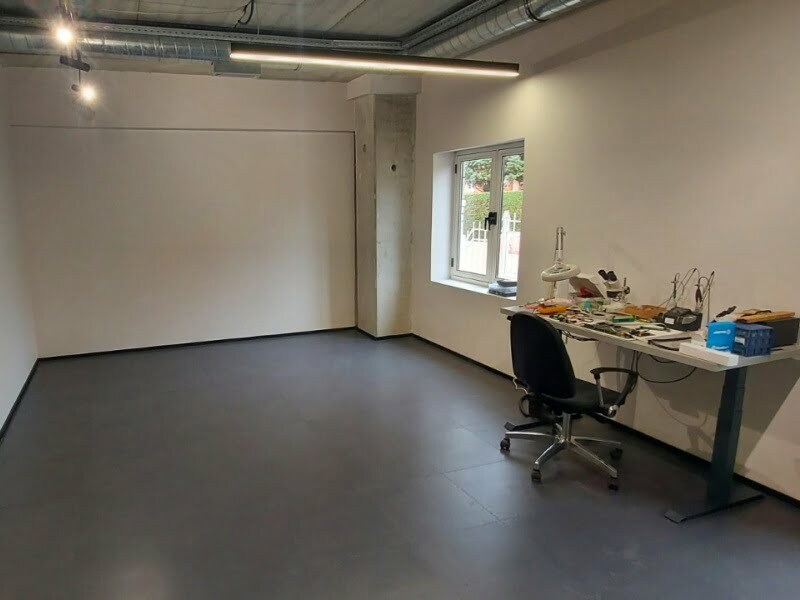

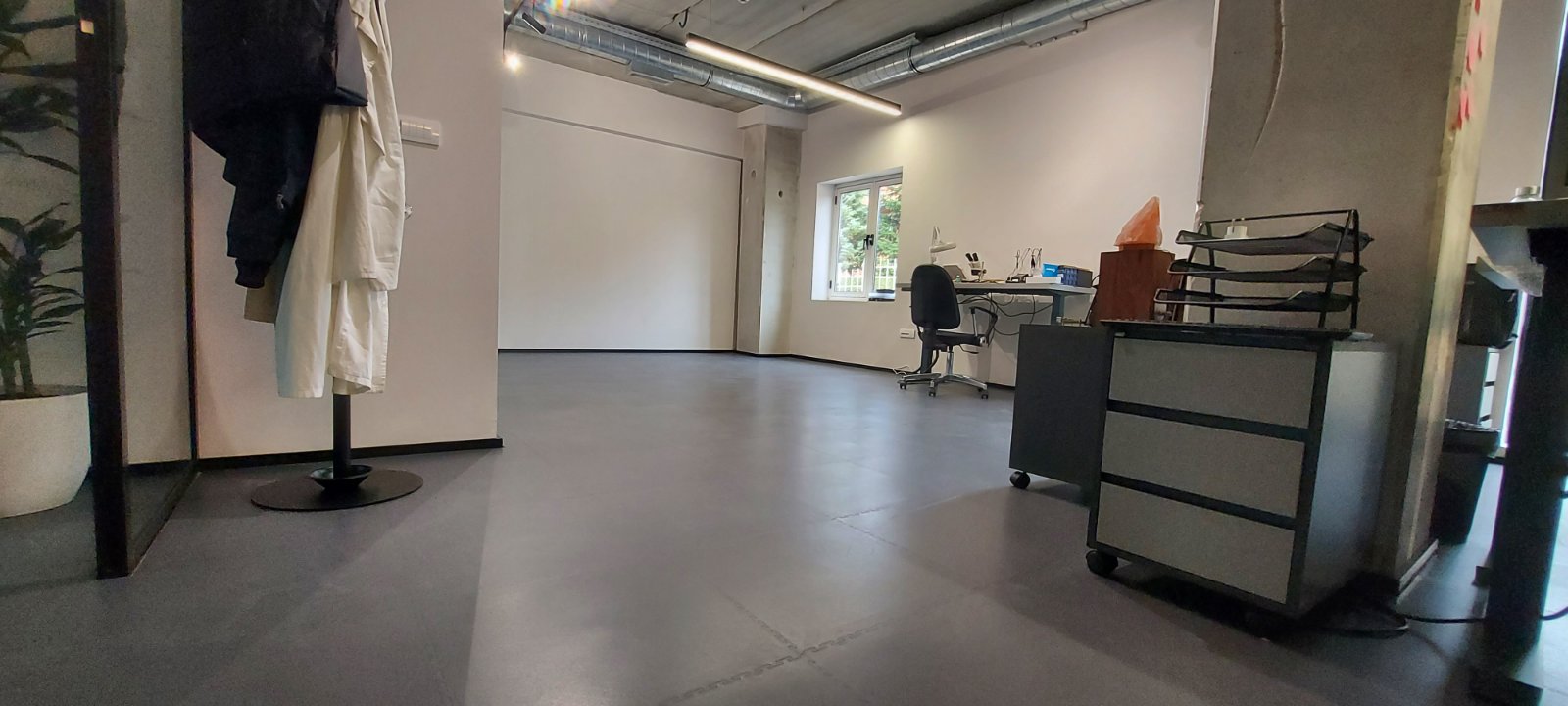

ESD pod u tehničkoj radionici sa radnim stolom, HTEC Srbija, Niš

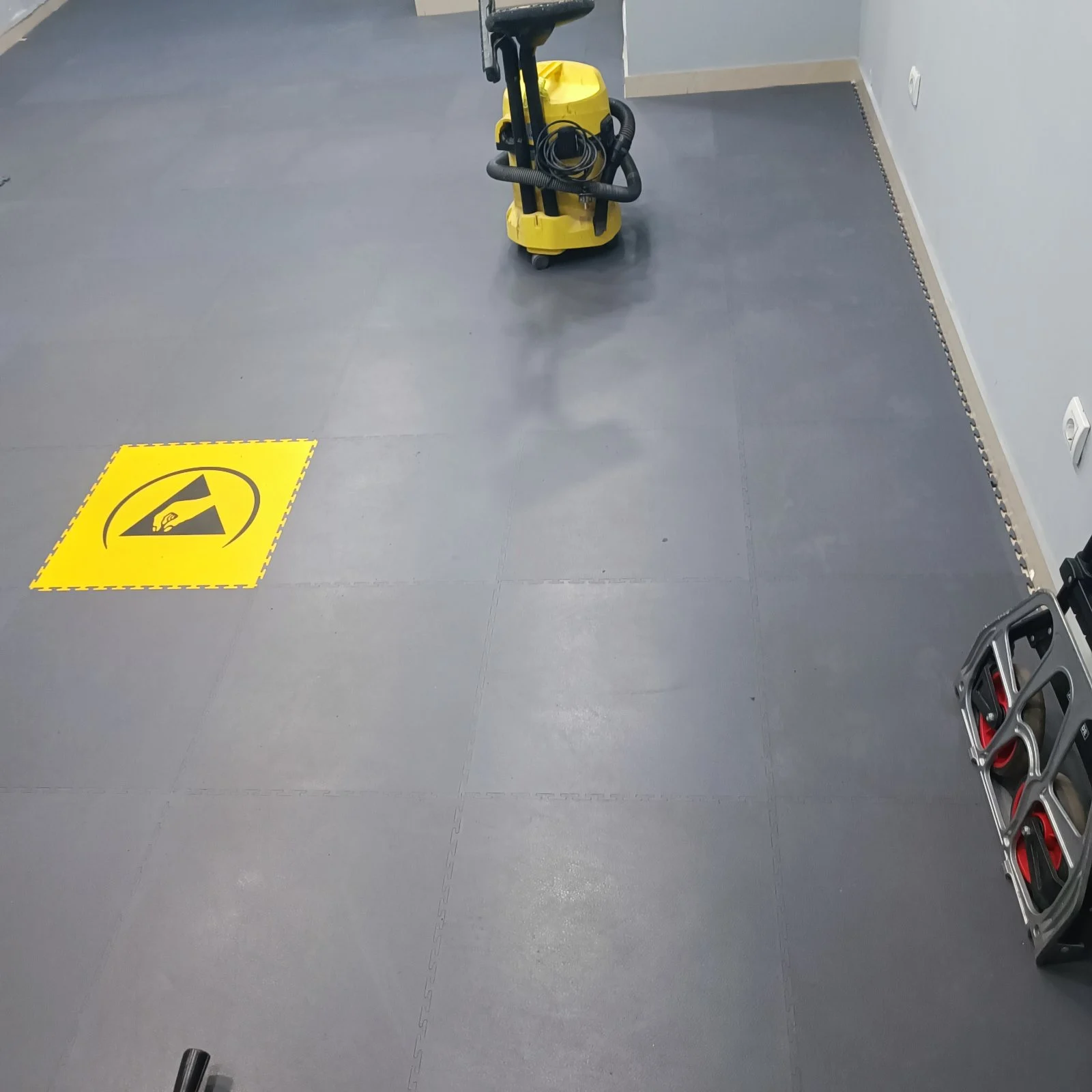

Antistatik ESD pod u proizvodnom prostoru, Neoplanta, Novi Sad

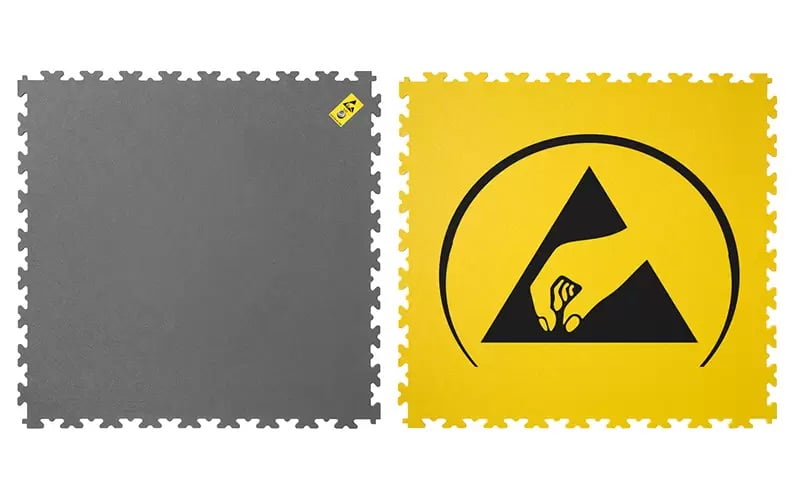

Šta je ESD pod

Provodni pod koji štiti elektroniku od statičkog elektriciteta

Antistatik podovi Ecotile su statički disipativni ili elektroprovodljivi podni sistemi sa antistatičkim performansama. Koriste se da spreče i odvedu naelektrisanje u prostorijama u kojima komponente ili pojedince treba zaštititi od rizika od elektrostatičkih oštećenja — uključujući i područja gde se rukuje zapaljivim ili eksplozivnim materijalima, obično u industrijskom ili proizvodnom okruženju. ESD su provodljivi i uzemljeni podovi i na taj način imaju mogućnost odvođenja statičkog elektriciteta sa opreme na točkovima (kolica, ormari, transportna oprema) ka uzemljenju. Moguće je kombinovati više različitih boja ploča i tako vizuelno odvojiti saobraćajnice, mesta za prelaz i mesta gde se nalaze mašine. Antas Line nudi Ecotile 7 mm ESD interlocking ploče: brza montaža bez lepka, doživotna ESD karakteristika i 10 godina garancije — mogu se postaviti preko skoro svake tvrde i ravne podloge (pločice, parket, beton, itison, stari antistatik pod), bez prekida rada i bez posebne pripreme podloge. Pogledajte i celu ponudu industrijskih podova na silo stranici Industrijski podovi, ili pročitajte osnove u članku Zašto vam je potreban ESD pod?

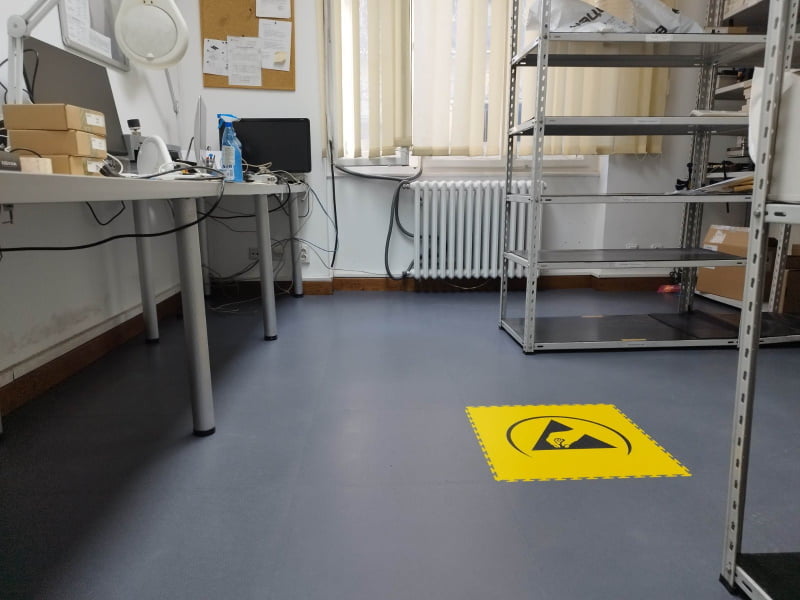

ESD pod u servisnoj radionici za elektroniku, Apple servis Macola — Ono što pod zapravo štiti: komponenta na stolu može biti oštećena pražnjenjem od 100 V — mnogo ispod praga koji čovek uopšte oseti. Pod je jedna karika u lancu, uz narukvicu, podlogu i obuću. Iz naše ugradnje kod Apple servis Macola.

Antistatik, ESD ili elektroprovodljivo — koja ploča vam treba

Otpor poda određuje koliko brzo statika odlazi u zemlju. Niže nije automatski bolje — u zoni sa osetljivom elektronikom traži se kontrolisano odvođenje, dok je u kancelariji dovoljno sprečiti da se naelektrisanje uopšte nakupi. Zato postoje četiri razreda, a ne jedan „bolji“ pod.

brže odvođenjesporije

Elektroprovodljivo

10¹ – 10⁴ Ω

Najbrže odvodi statiku u zemlju.

Za koga: ATEX zone — prostori sa zapaljivim ili eksplozivnim materijalima
Uzemljenje: Obavezno
Iz naše ponude: Po zahtevu uz deklaraciju za tu isporuku

ESD (disipativno)

10⁴ – 10⁹ Ω

Odvodi statiku kontrolisano — dovoljno brzo da zaštiti elektroniku, dovoljno sporo da pražnjenje ne bude naglo.

Za koga: Proizvodnja i servis elektronike, laboratorije, čiste sobe, data centri — sve gde se traži EPA zona po IEC 61340-5-1
Uzemljenje: Obavezno, preko 1 MΩ otpornika
Iz naše ponude: X-Joint ESD 1,46 × 10⁶ Ω
E500/7 ESD 2,2 × 10⁴ – 3 × 10⁶ Ω

Antistatik

10⁹ – 10¹¹ Ω

Ne dozvoljava da se naelektrisanje nakupi, ali ga ne sprovodi u zemlju.

Za koga: Server sale, kancelarije, servisi, štamparije — gde nema formalne EPA zone
Uzemljenje: Nije potrebno
Iz naše ponude: X-Joint antistatik ≈ 1 × 10⁹ Ω

Izolativno

preko 10¹¹ Ω

Ne odvodi statiku uopšte. Ovde nastaje problem, ne rešenje.

Za koga: Običan beton, keramika, laminat, vinil bez ESD svojstava
Uzemljenje: Nema svrhe — pod ne provodi
Iz naše ponude: —

Granice razreda i vrednosti naših ploča su iz zvaničnih Ecotile tehničkih listova. Narandžasto je označeno ono što imamo u ponudi.

Ispod je ista podela po redovima, sa punim tehničkim podacima za tri ploče iz naše ponude.

Parametar	X-Joint antistatik	X-Joint ESD (7 mm)	E500/7 ESD
Za koga	Server sale, kancelarije, servisi, štamparije — sprečava nakupljanje naelektrisanja	EPA zone po IEC 61340-5-1: proizvodnja i servis elektronike, laboratorije	Iste EPA zone, širi radni opseg otpora i deklarisana hemijska otpornost
Otpor	≈ 1 × 10⁹ Ω (prosek)	Površinski 1,46 × 10⁶ Ω Prema zemlji 9,3 × 10⁵ Ω	Površinski 2,2 × 10⁴ – 3 × 10⁶ Ω Prema zemlji 2,9 × 10⁴ – 5,7 × 10⁵ Ω
Uzemljenje	Nije potrebno	Preko 1 MΩ otpornika, bakarna traka	Preko 1 MΩ otpornika, bakarna traka
Materijal	Antistatik PVC	PVC ojačan čeličnim vlaknima	PVC ojačan čeličnim vlaknima
Dimenzije ploče	497 × 497 mm	497 × 497 mm	499,7 × 499,7 mm
Usklađenost	—	BS EN 61340-5-1:2016 · IEC 61340-5-1:2016	BS EN 61340-5-1:2016 · IEC 61340-5-1:2016

Zajedničko za sve tri: debljina 7,44 mm · težina 9,18 kg/m² · protivklizno R10 (DIN 51130) · požarna klasa Bfl-s1, Class 1 (EN 13501-1) · walking test <100 V · pražnjenje statike 0,01 s pri 15% vlažnosti · smanjenje buke >46 dB · tvrdoća 89–92 Shore A · otpornost na udar 549 kg/cm² · garancija 10 godina, očekivani vek 25+ godina · proizvedeno u Ujedinjenom Kraljevstvu.

Dve spojene Ecotile X-Joint antistatik ploče, klik spoj bez lepka — **X-Joint antistatik** — bez uzemljenja, za server sale i kancelarije

Ecotile E500/7 ESD podna ploča tamno sive boje — **E500/7 ESD** — uzemljuje se, širi opseg otpora

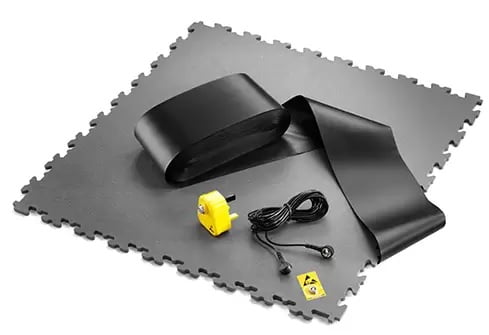

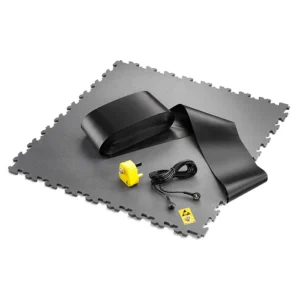

Detalj ESD ploče sa priključkom i kablom za uzemljenje — **Priključak za uzemljenje** — ima ga samo ESD verzija

Elektroprovodljiva varijanta (10¹ – 10⁴ Ω, za ATEX zone i prostore sa zapaljivim ili eksplozivnim materijalima) radi se po zahtevu — Ecotile isporučuje rešenja od provodljivog do gornjeg kraja ESD opsega. Za takav prostor pošaljite tražene vrednosti otpora i dobijate ploču sa deklaracijom za tu isporuku.

Standardi: Ecotile ESD ploče rade se u skladu sa IEC 61340-5-1 (BS EN IEC 61340-5-1) i IEC TR 61340-5-2 — standardi definišu zaštitu elektronskih uređaja od elektrostatičkih pojava kod pražnjenja od 100V i više, što je bitno jer čak i „bezopasno“ pražnjenje (koje čovek oseti tek od ~3000V) može trajno oštetiti osetljivu elektroniku znatno pre praga koji ljudi primete.

Ulaz u ESD zaštićenu zonu, staklena pregrada sa oznakom ESD Protected Area, Quectel Beograd — Granica elektrostatički zaštićene zone (EPA). Od te linije nadalje važe pravila iz standarda — pod, obuća, narukvice i merenje. Iz naše ugradnje kod Quectel, Beograd.

Srpska oznaka istog standarda: u Srbiji je na snazi SRPS EN 61340-5-1:2017 (sa ispravkom /AC:2020), identično preuzet EN 61340-5-1:2016 / IEC 61340-5-1:2016 — isti dokument koji navode Ecotile deklaracije. Izdanje iz 2024. je u postupku preuzimanja. To je oznaka koju traže službe nabavke i kontrole kvaliteta kad se poziva na domaću dokumentaciju.

Primena srpskih standarda je po Zakonu o standardizaciji dobrovoljna, osim kad se tehnički propis izričito pozove na standard. Za ESD pod takvog propisa nema — ali za prostore sa eksplozivnom atmosferom propis o preventivnim merama obavezuje poslodavca da proceni i kontroliše izvore paljenja, u koje izričito spada i elektrostatičko pražnjenje. Obaveza je, dakle, na kontroli statike u tim prostorima — ne na kupovini određenog poda.

Merenje otpora sa zapisnikom

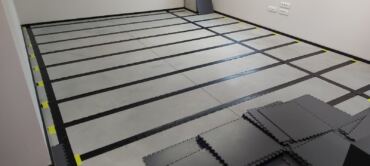

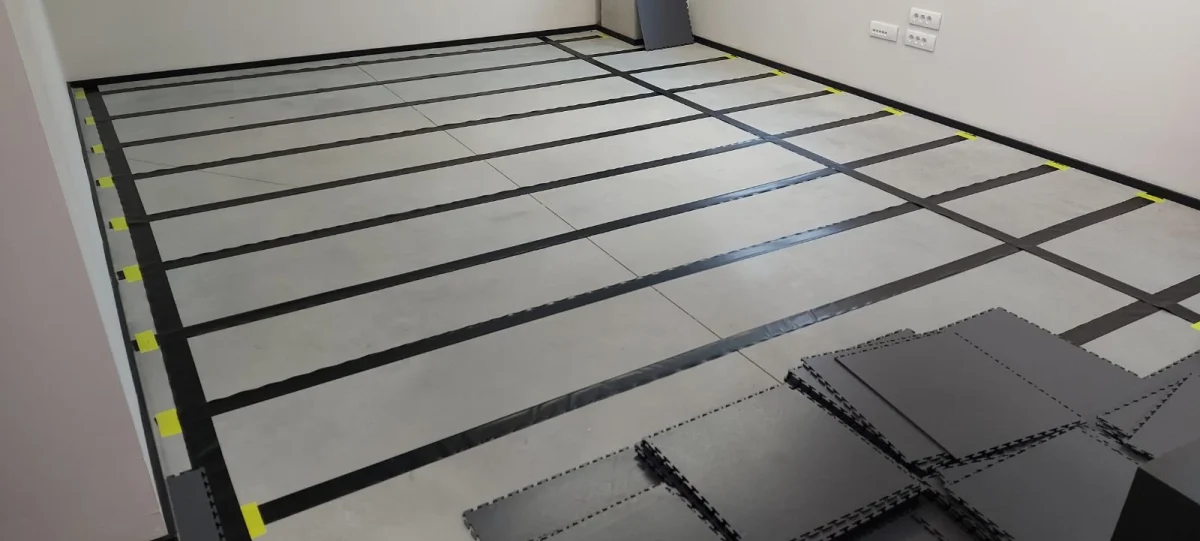

Mreža bakarnih traka za uzemljenje položena pre postavljanja ESD ploča, HTEC Niš — Mreža bakarnih traka se polaže pre ploča — bez nje nema uzemljenja, a bez uzemljenja nema zapisnika o merenju. Snimak sa naše ugradnje u HTEC-u, Niš.

Antistatik pod nije gotov kad se poslednja ploča spoji. Radimo ugradnju uzemljenja (mreža bakarnih traka ispod ploča, priključak preko 1 MΩ otpornika) i merenje otpora posle ugradnje, sa zapisnikom — dokument koji ESD koordinator ili inženjer kvaliteta prilaže uz auditsku dokumentaciju EPA zone. Bez tog zapisnika pod može biti ispravan, ali se ne može dokazati da jeste.

Zašto ne epoksidni antistatik pod

Najčešća alternativa antistatik ploči je antistatički epoksidni pod. Epoksid jeste izdržljiv i otporan na trenje, ali se liva na licu mesta: prostorija mora da se isprazni, rad da stane, podloga da se pripremi, a premaz da veže — dani zastoja umesto sati. Kad se jednom ošteti ili počne da se ljušti, popravka znači zatvaranje cele zone, jer nema „jedne ploče“ koja se menja. Ecotile ploča se postavlja preko postojećeg poda bez lepka, pojedinačna ploča se menja za nekoliko minuta, a ceo pod se može podići i preneti na novu lokaciju. Detaljno poređenje: epoksidni podovi ili Ecotile podovi.

Primena

Gde se koriste ESD podovi

Server sobe i data centri

Zaštita osetljive IT opreme i servera od elektrostatičkih oštećenja.

Laboratorije, proizvodnja i štamparije

SMT montaža, čiste sobe, testni centri, proizvodne linije i štamparije.

Magacini, servisi i elektronska industrija

Prostori sa transportnom opremom, servisni centri i proizvodnja elektronike.

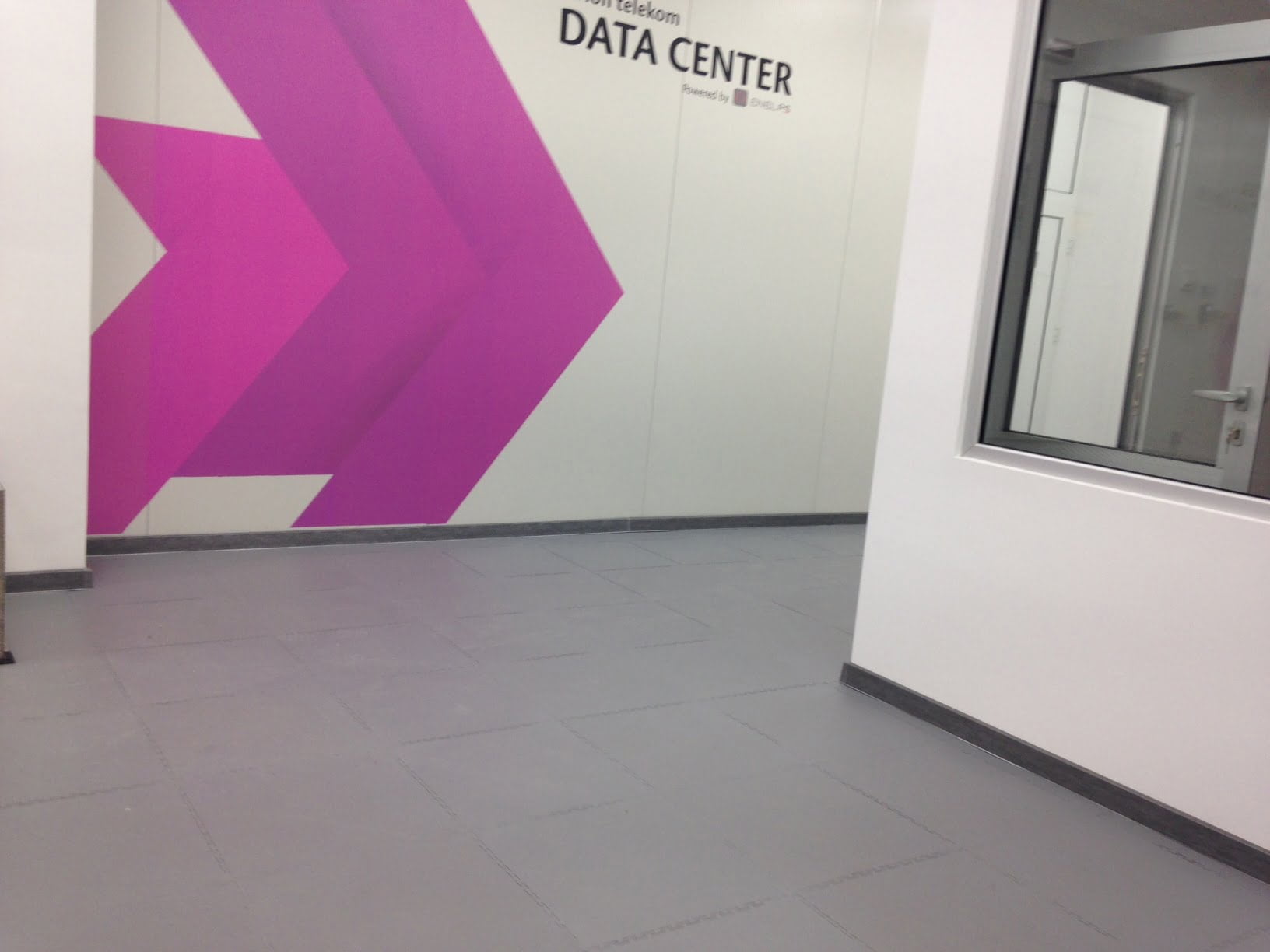

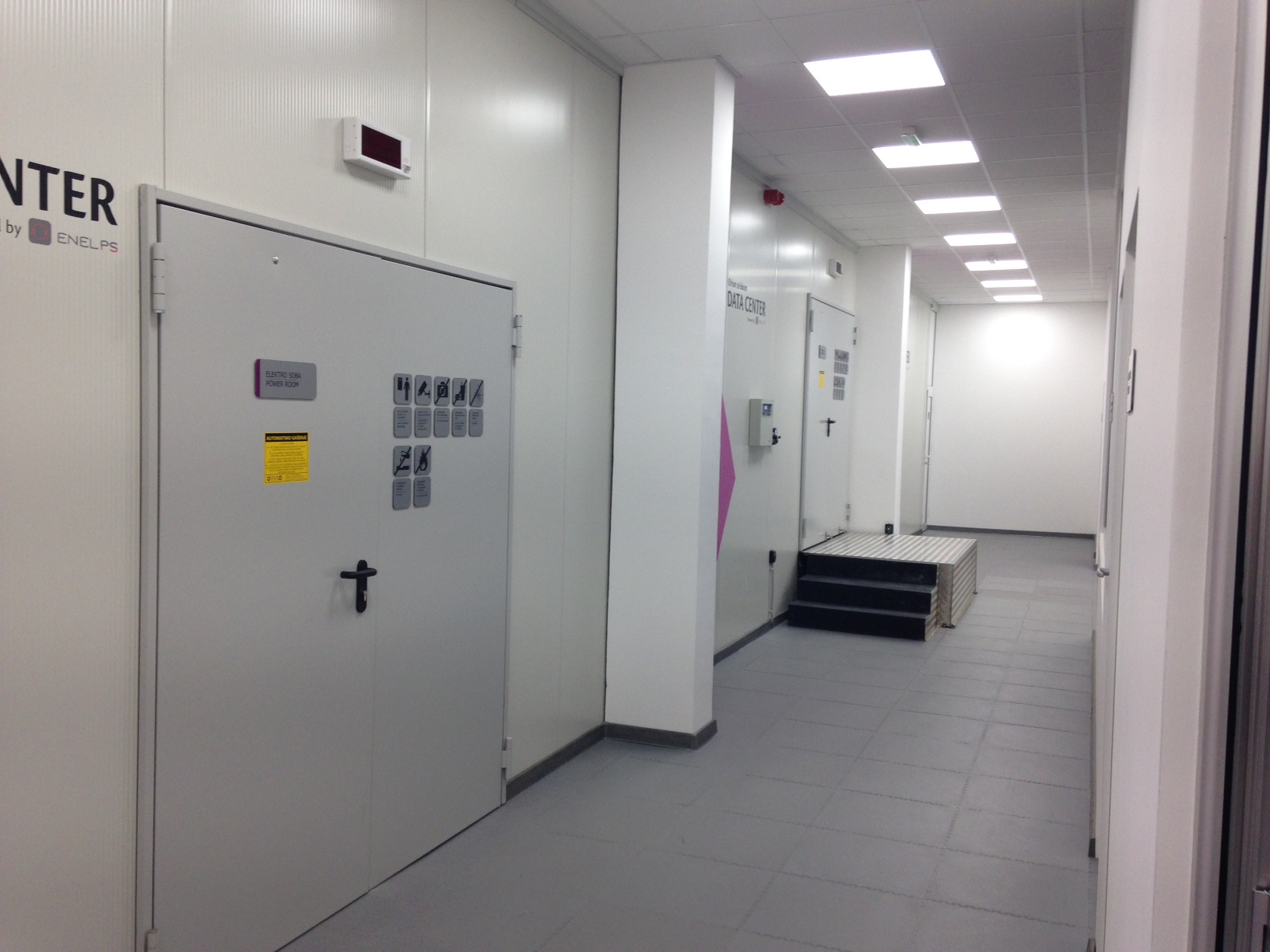

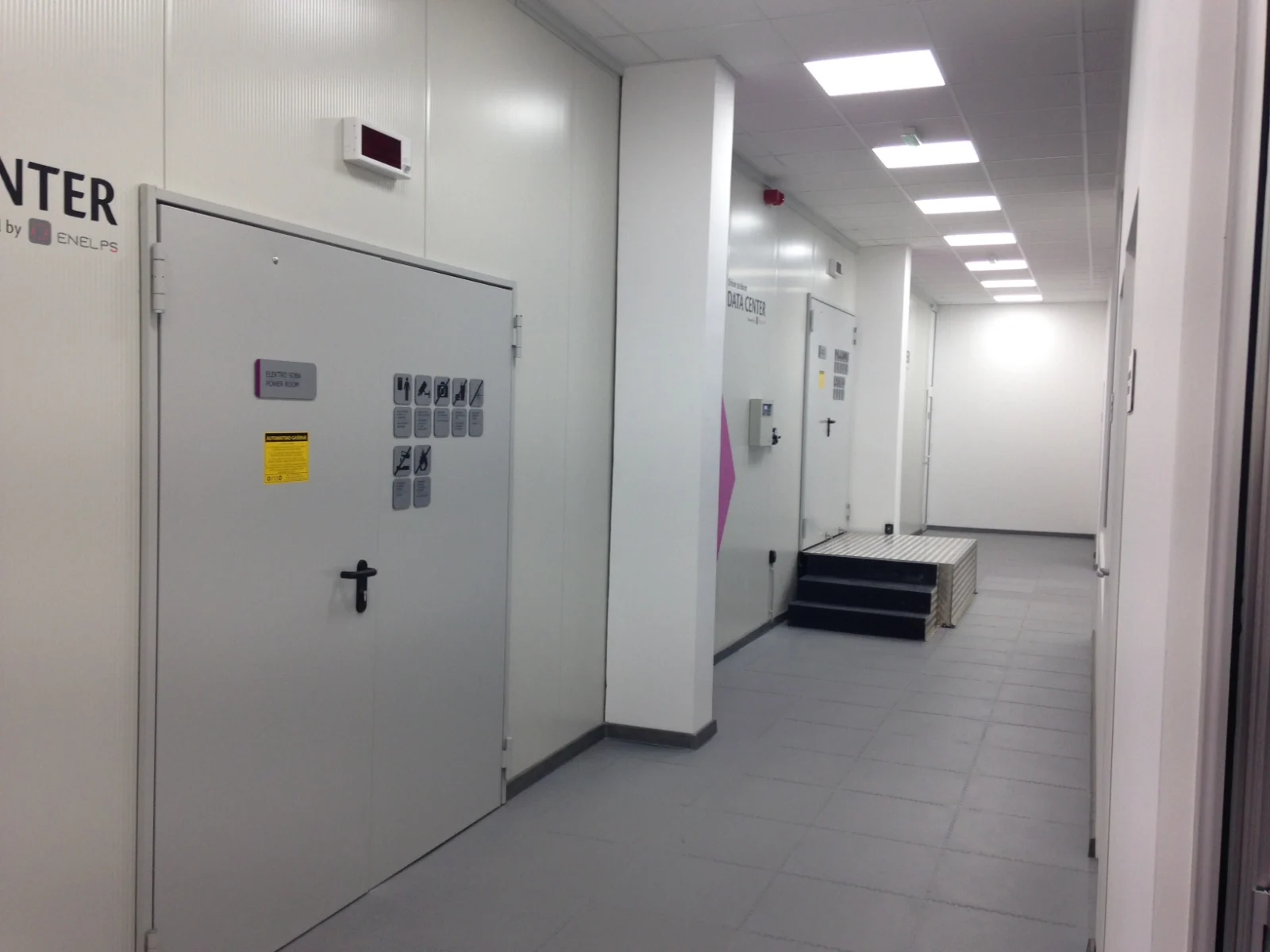

ESD pod u hodniku data centra, Orion Telekom Beograd — Server sala: ploče se polažu u živoj sali, bez lepka i isparenja, pa oprema ne mora da se iznosi. Iz naše ugradnje kod Orion Telekom, Beograd.

Ponuda

ESD rešenja u ponudi

Ecotile 7 mm ESD Floor Tiles – industrijsko ESD podno rešenje

Ecotile 7 mm ESD ploče su modularne interlocking podne ploče dimenzija 497 × 497 mm, izrađene od PVC-materijala pojačanog čeličnim vlaknima. Ovaj sistem omogućava efikasno disipiranje statičkog elektriciteta — površinska otpornost je prosečno 1,46 × 10^6 Ω, a otpor prema zemlji 9,3 × 10^5 Ω.

Brzi pregled

Spajanje dve Ecotile E500/7 ESD ploče klik sistemom

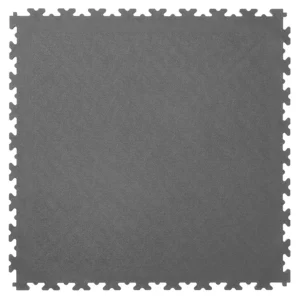

Ecotile E500/7 ESD – podna ploča 499,7 mm sa čeličnim vlaknima

ESD interlocking ploča 499,7 × 499,7 mm, 7,44 mm, PVC sa čeličnim vlaknima. Otpor prema zemlji 2,9 × 10⁴ – 5,7 × 10⁵ Ω, po IEC 61340-5-1. Uzemljenje i merenje sa zapisnikom.

Brzi pregled

Spojene Ecotile X-Joint ploče tamno sive boje

Ecotile X-Joint antistatik ploča – 497 mm, bez uzemljenja

Antistatik interlocking ploča 497 × 497 mm, 7,44 mm, otpor ≈ 1 × 10⁹ Ω. Sprečava nakupljanje statike bez uzemljenja — za server sale, kancelarije, servise i štamparije.

Brzi pregled

Polukružni zaštitnik za cevi

Zaobljeni zaštitnik za cevi koji štiti instrumente, cevi i kablove od oštećenja uz mehaničku amortizaciju. Jednostavna ugradnja na zid ili konstrukciju – idealan za industrijske i radionice. Postoji i ESD verzija.

Brzi pregled

Video

Kako izgleda ugradnja ESD poda

Zvanično Ecotile uputstvo za ugradnju ESD/antistatik ploča — klik sistem bez lepka.

Ugradnja ESD/antistatik poda — zvanično Ecotile uputstvo

Dokumentacija

Tehnička dokumentacija Ecotile ESD podova

Zvanični dokumenti proizvođača — tehnički listovi sa deklarisanim vrednostima otpora, zapisnik ispitivanja, uputstva za ugradnju i održavanje. Ovo su izvori za sve brojke navedene na ovoj stranici.

Tehnički list — X-Joint ESD (SD130) — otpor, standardi, protivklizna i požarna klasa (PDF)
Tehnički list — E500/7 ESD (SD100) — uključuje i hemijsku otpornost po EN ISO 26987 (PDF)
Tehnički list — X-Joint antistatik — ploča bez uzemljenja, otpor ≈ 1 × 10⁹ Ω (PDF)
Zapisnik ispitivanja — X500/7 ESD — nezavisni izveštaj o merenju, 7 strana (PDF)
Uputstvo za ugradnju — X-Joint ESD (SD127) — uzemljenje bakarnom trakom, redosled montaže (PDF)
Uputstvo za ugradnju — ESD (SD113) — starija serija ploča (PDF)
Održavanje i čišćenje ESD poda — čime se sme i čime ne sme prati (PDF)

Za konkretnu isporuku šaljemo i deklaraciju o performansama za tu seriju, a posle ugradnje zapisnik o merenju otpora.
